Standardní operační postup (SOP) pro testování integrity membránových modulů
Instalace
Nainstalujte membránový modul a připojte potrubí. Umístěte napájecí trubku do čištěné vody a vložte do odpadní nádrže jak retentovou potrubí, tak proniká do trubky.
Čištění
Spusťte peristaltické čerpadlo. Jakmile je retentátová trubka naplněna kapalinou, upravte retentátový ventil, aby se zajistilo, že systém dosáhne vhodného transmembránového tlaku (TMP). Změřte pH kapalin jak z potrubí retentátu, tak z pronikářských potrubí, dokud se obě neutrální.
Smáčení
Vypněte peristaltické čerpadlo. Umístěte krmnou trubku, retentátovou trubku a potrubí proniká do čištěné vody. Restartujte čerpadlo a jakmile je retentátová trubka naplněna kapalinou, upravte retentátový ventil tak, aby udržoval vhodný TMP. Povolte smáčení po dobu 15 minut. Poté zastavte čerpadlo a plně otevřete retentátový ventil.
Vypouštění
Vyjměte krmnou trubku z čištěné vody. Umístěte retentovou trubku a pronikáte do potrubí do odpadní nádrže. Spusťte čerpadlo a vypusťte kapalinu z krmiva a opětovných potrubí.
Test integrity
Úplně zavřete retentátový ventil a vložte permeátový potrubí do vody. Spusťte peristaltické čerpadlo a čerpadlo ve vzduchu, dokud nebudete TMP=0.65. Zastavte čerpadlo a udržujte tento stav po dobu 10 minut.
Měření toku difúze vzduchu
Po 10 minutách si všimněte, zda se bubliny objevují na výstupu permeátové potrubí:
LiŽádné bublinyjsou pozorovány → integrita membrány je přijatelná.

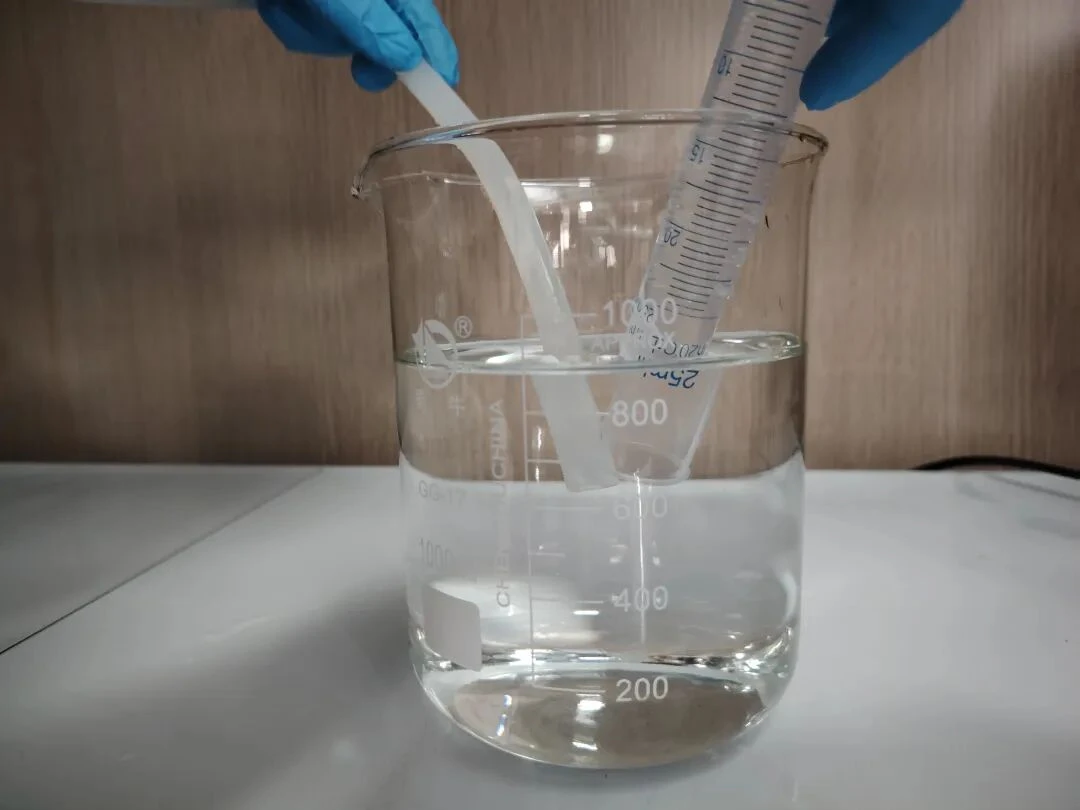

Lijsou pozorovány bubliny→ Změřte tok difúze vzduchu pomocí průtokoměru nebo obráceného odstupňovaného válce naplněného vodou. Porovnejte měřenou hodnotu s referenční specifikací.
Vzhledem k tomu, že přijatelné hodnoty difúzního toku se mohou lišit podle výrobce, vždy se vztahují k produktovému příručce poskytované příslušným výrobcem pro konečná kritéria přijetí.
Odvětrávání
Plně otevřete ventil pro retentátu pro uvolnění vzduchu.
Příručka pro odstraňování problémů: Příčiny a řešení, když test integrity selže
1. Neúplné smáčení
Zajistěte, aby byla membrána před testováním plně navlhčena.
Cirkulujte vodu po dobu 5–10 minut.
Špatné smáčení vede k nepřesným výsledkům.
Poznámka: Ultrafiltrační membrány mají malé velikosti pórů a vysoké bublinové body; Preferováno je tedy testování difúzního toku.
2. problémy s instalací
(A) Zajistěte, aby byly řádně zarovnány těsnění, modul a upínací otvory; Utáhněte točivým momentem.
(B) Pro moduly 0,5, 1,3 a 2,5 m² použijte silnější těsnění ke zlepšení utěsnění.
C) pravidelně vyměňte těsnění; Nošené těsnění ztratí pružnost, způsobují úniky a selhání testu.
(D) Zkontrolujte tři - Way Way ventily, tlakové měřidla a svorky pro únik vzduchu.
3. Zbytky krmiv, čištění nebo skladovacích agentů
Zbytky mohou zabránit úplnému smáčení.
Re - Vyčistěte modul, důkladně opláchněte, prodloužte dobu oplachování a v případě potřeby zvýšejte teplotu vody.
4. Vady membránového modulu
Pokud jsou výše uvedené příčiny vyloučeny, může být samotný modul vadný kvůli:
A) Poškození dopravy (pokles/dopad).
(B) Tvrdé částice (např. Železné podání, cizí pevné látky) poškrábající membránu.
(C) Nadměrná síla během instalace poškozující strukturu.
D) Nepříznivá řešení čištění nebo skladování.
(E) Těžké ucpání a zbytky způsobující dlouhé - Termín poškození.
Řešení:Pokud membránový modul selže testování integrity, nahraďte jej novým modulem.
